Horizontales Spalten
Exzellente Schneidgenauigkeit

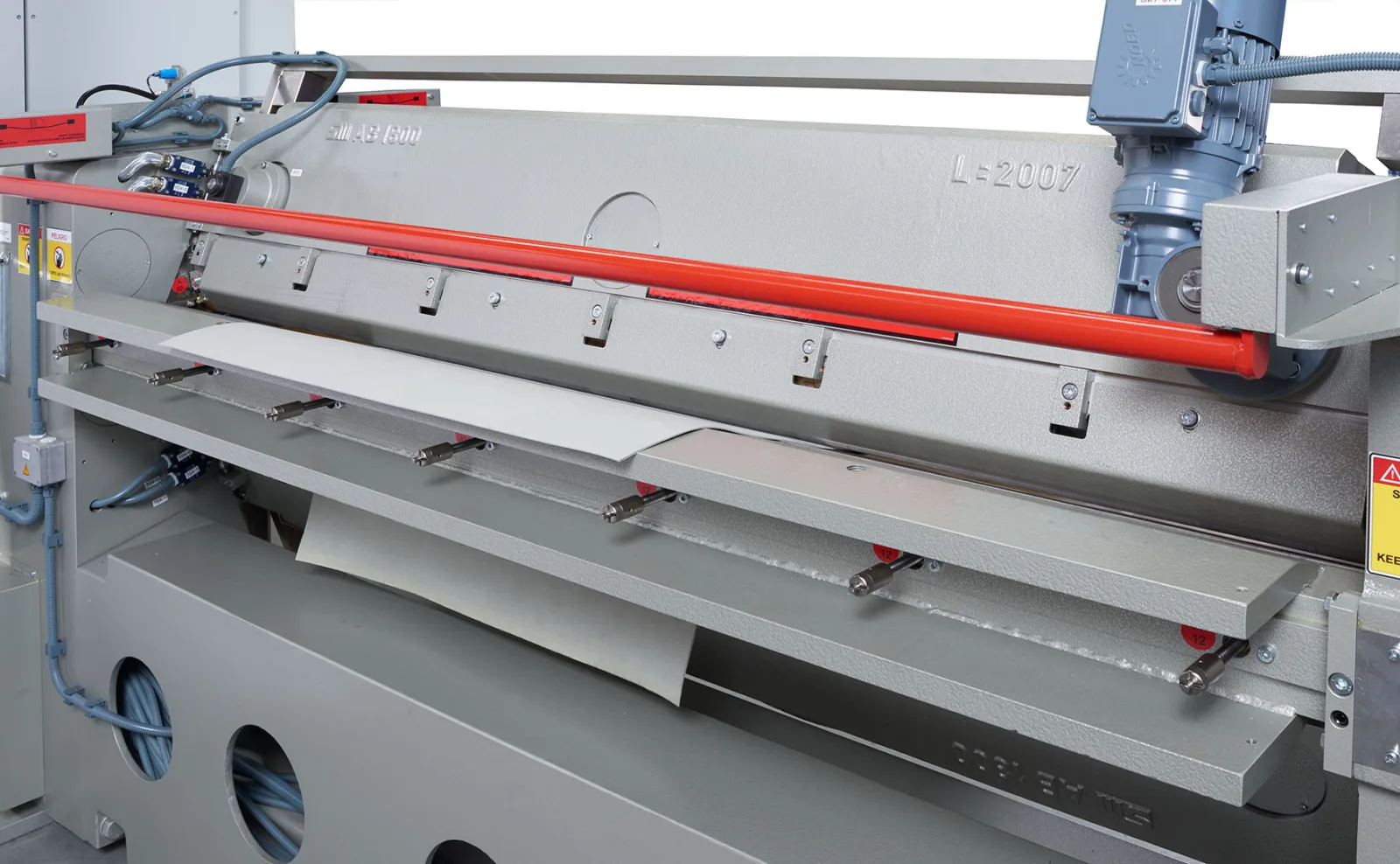

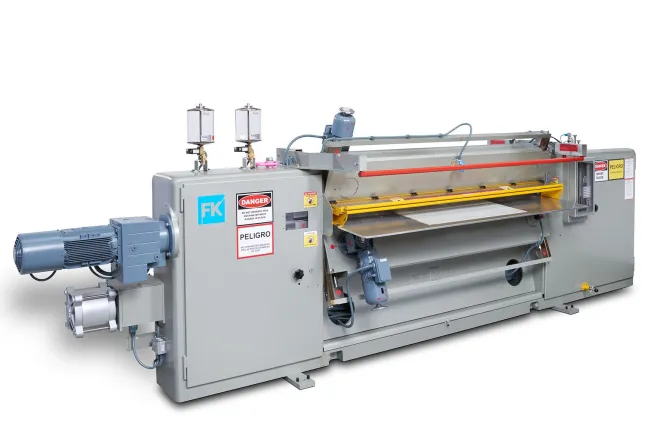

Die Maschine G 11 entspricht im Grundaufbau der Maschine G 1. Spezielle Gleitlager garantieren eine hohe Rundlaufgenauigkeit der Vorschubwalzen. Die Bandmesser-Spaltmaschine G 11 kann zum Spalten von dünnen Bahnen aus den oben genannten Materialien optional mit einer Abwickelmaschine R 10 und zwei Aufwickelmaschinen R 39 kombiniert werden.
Vorteile:
-exzellente Schneidgenauigkeit, -Spalten von extrem dünnen Schichtstärken bis zu einer minimalen Schichtstärke von 0,5 mm mit einer Toleranz von +/- 0,05 mm möglich.
Vorteile
- Bandmesser wird automatisch nachgestellt
- sehr geringe Toleranzen
- effiziente Ausnutzung des Materials
- universell einsetzbar
- einfache Bedienung und Wartung
- erhöht den Materialdurchsatz
- verkürzt Stillstandszeiten
Branche
- Automobil / Mobilität
- Industrie
Material
- Kompaktgummi
- PU-Elastomer
Galerie
Die abgebildeten Maschinen sind teilweise mit nicht vollständigen Schutzeinrichtungen dargestellt. Zugesagte Schneidergebnisse und deren Toleranzen sind Erfahrungswerte und abhängig von den Einsatzbedingungen und Materialeigenschaften.
Technische Daten
| Arbeitsbreite | 1800 mm 2200 mm |
| Bandmesser | 100 mm x 1,25 mm |
| Materialdurchgang oberhalb Bandmesser | 25 mm |
| Materialdurchgang unterhalb Bandmesser | 25 mm |
| Plattenstärke | 50 mm |
| Schleifeinrichtung | halbautomatisch |
| Schneidgeschwindigkeit | 1,5 - 30 m/min |
