Horizontales Spalten
Platten fein spalten - bei kleinen Toleranzen
Bandmesserspaltmaschinen vom Typ G werden dort
eingesetzt, wo Platten aus Gummi und kompakten Kunststoffen
wirtschaftlich und effizient in dünne Schichten oder Bahnen gespalten werden
sollen.
Technik:
-das zu spaltende Material wird dem umlaufenden Bandmesser von zwei gestützten Vorschubwalzen zugeführt, -Höhenverstellung der oberen und unteren Vorschubwalze über Handrad (optional motorisch), -Führung des Bandmessers im Schneidbereich zwischen gehärteten, geschliffenen und nachstellbaren Bandagen, -gleichbleibende Schnittqualität durch automatische Bandmessernachstellung, -Antrieb des Bandmessers über beide Messerscheiben.
Vorteile
- Bandmesser wird automatisch nachgestellt
- sehr geringe Toleranzen
- effiziente Ausnutzung des Materials
- universell einsetzbar
- einfache Bedienung und Wartung
- erhöht den Materialdurchsatz
- verkürzt Stillstandszeiten
Branche
- Automobil / Mobilität
- Haushalt / Sport / Freizeit
- Industrie
- Bau / Akustik
Material
- Kompaktgummi
- PU-Elastomer

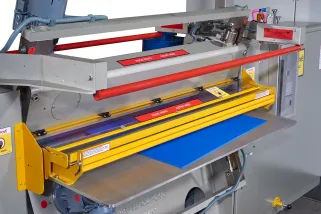

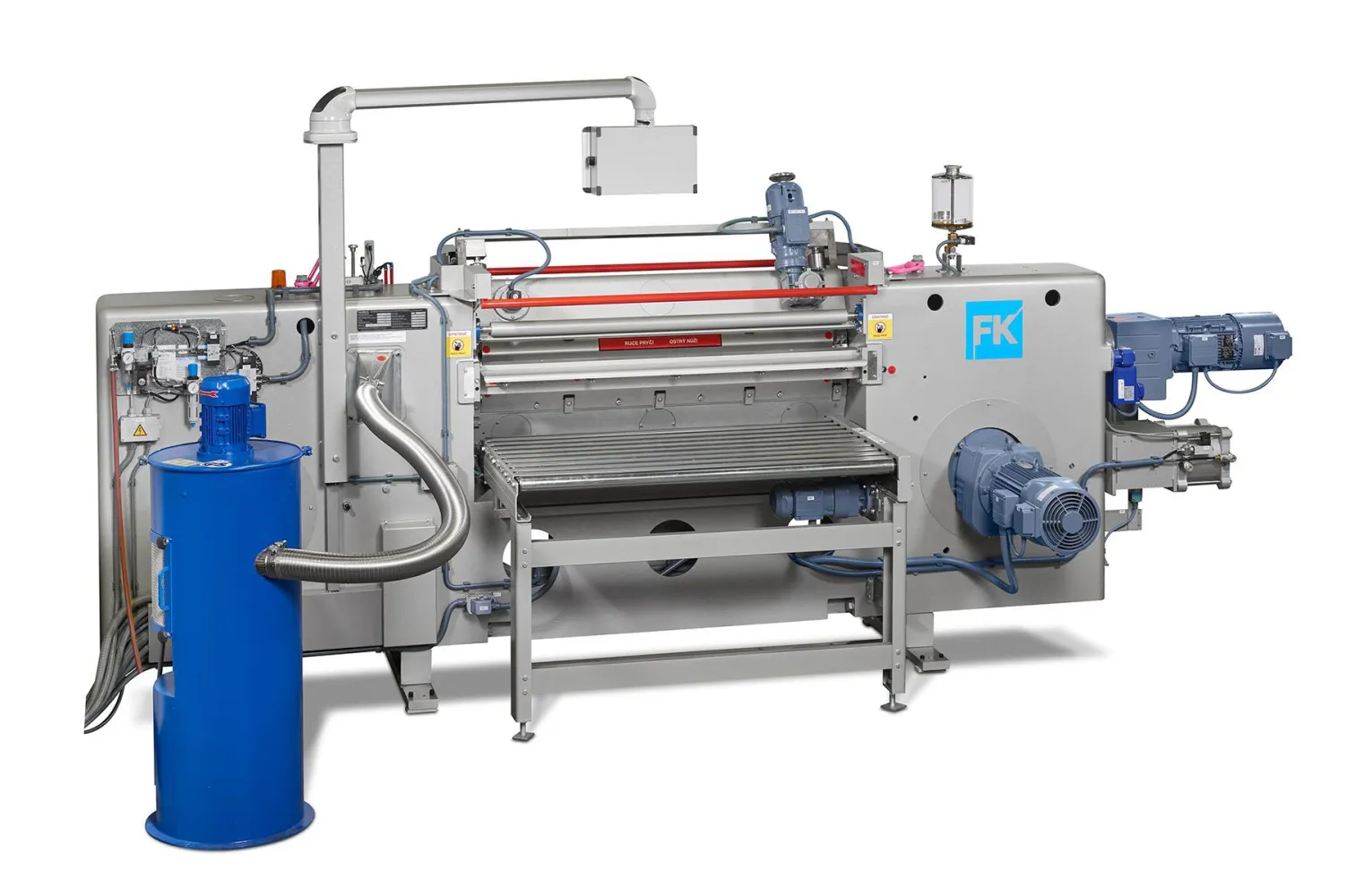

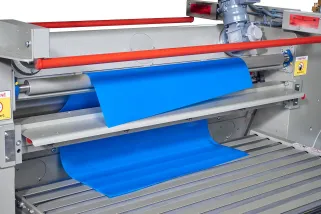

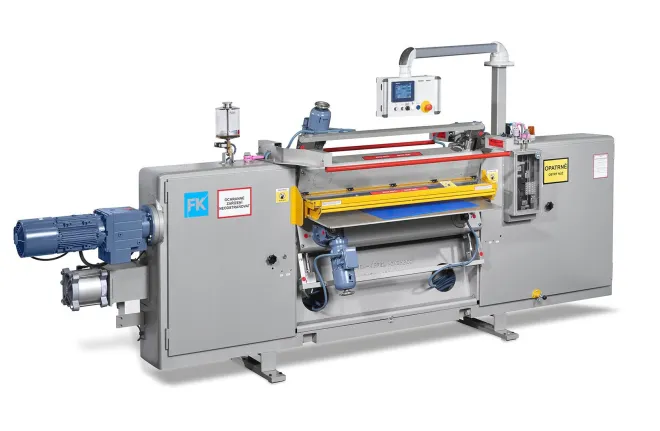

Galerie
Die abgebildeten Maschinen sind teilweise mit nicht vollständigen Schutzeinrichtungen dargestellt. Zugesagte Schneidergebnisse und deren Toleranzen sind Erfahrungswerte und abhängig von den Einsatzbedingungen und Materialeigenschaften.
Technische Daten
| Arbeitsbreite | 800 mm 1200 mm 1400 mm 1800 mm 2000 mm 2200 mm |
| Bandmesser | 100 mm x 1,25 mm |
| Materialdurchgang oberhalb Bandmesser | 20 - 25 mm |
| Materialdurchgang unterhalb Bandmesser | 50 - 55 mm |
| Plattenstärke | 70 - 80 mm |
| Schleifeinrichtung | halbautomatisch |
| Schneidgeschwindigkeit | 2 - 20 m/min |
