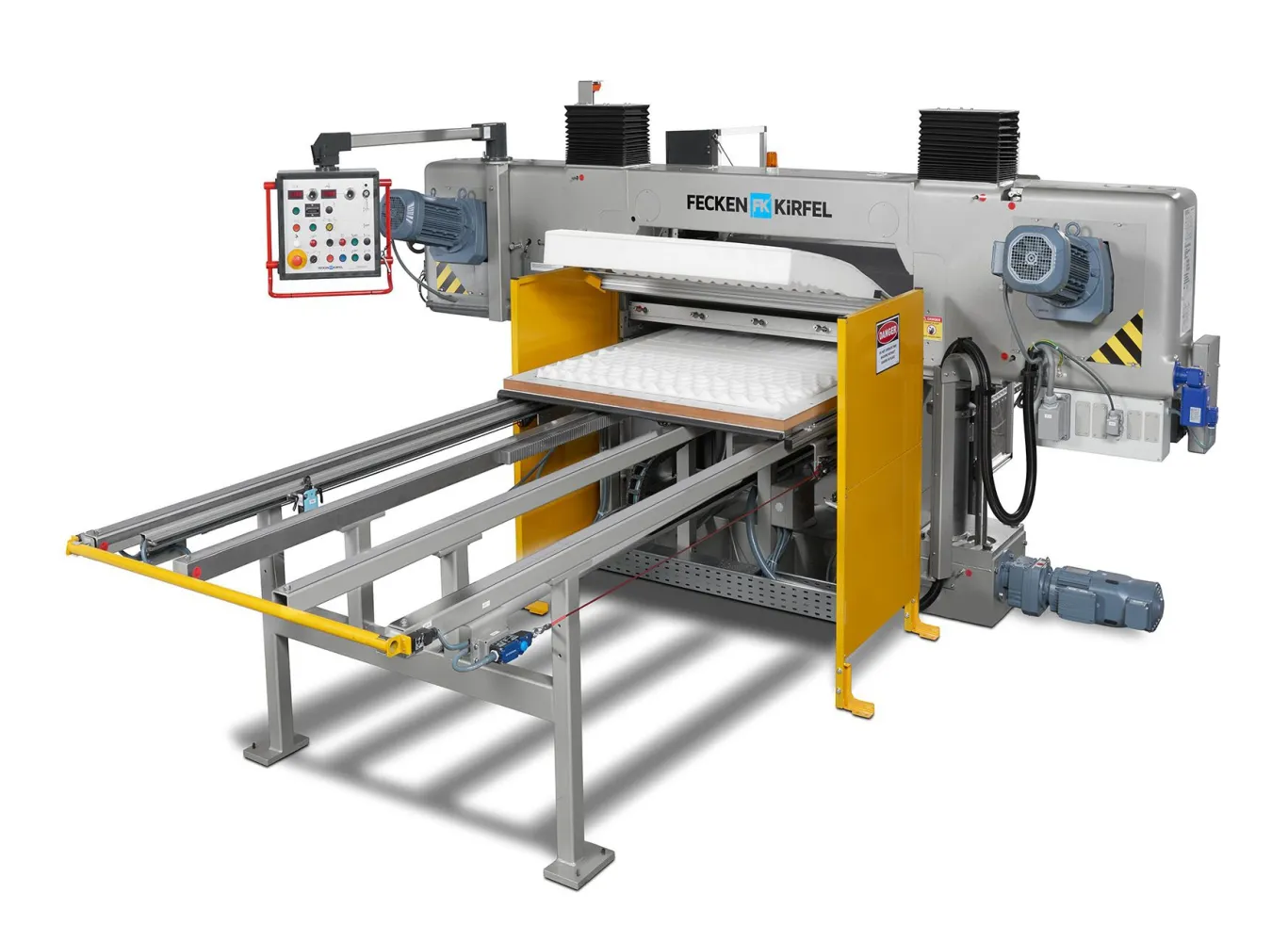

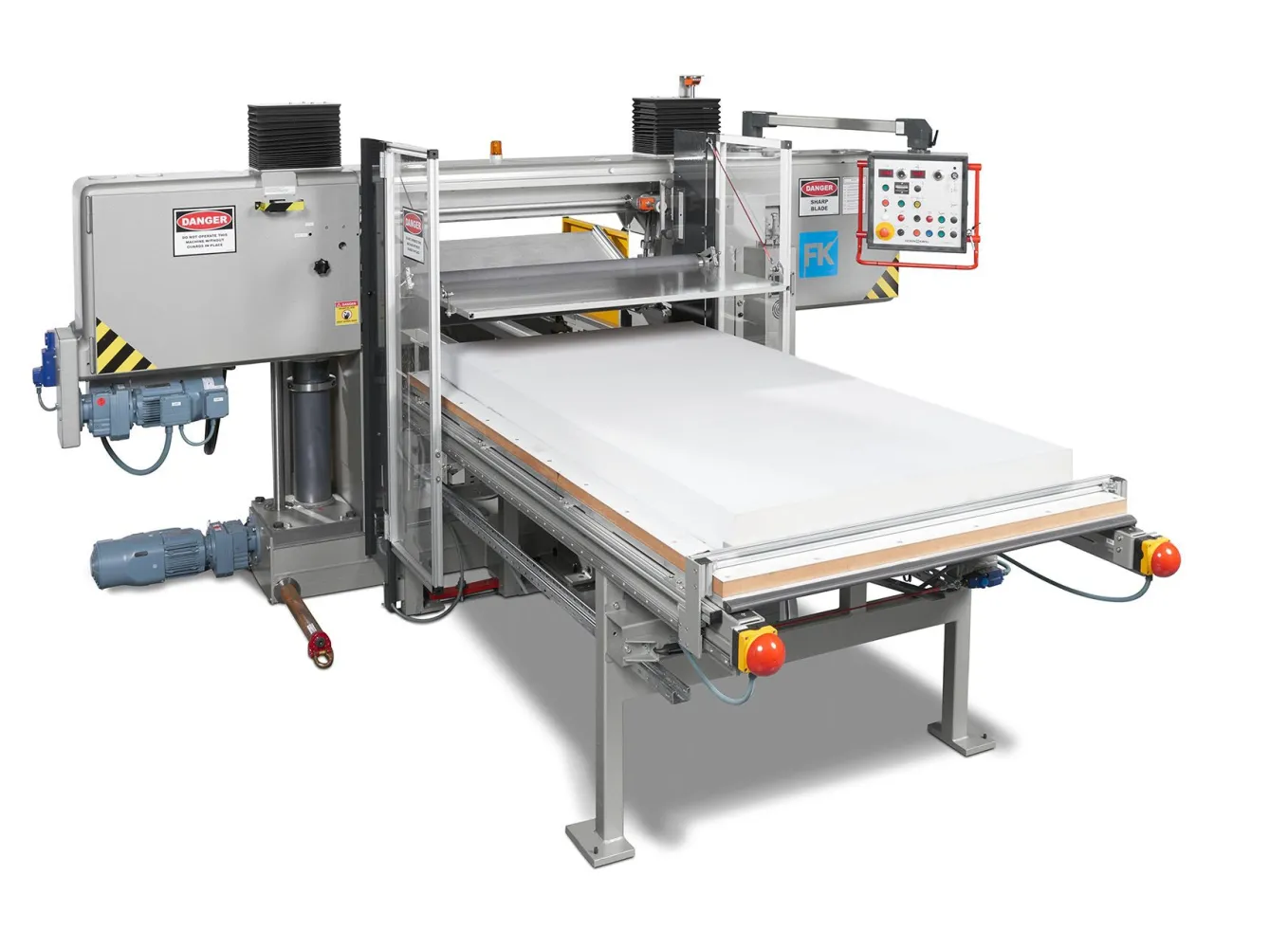

D 5

Dreidimensionale Formteile schneiden

Die Formschneidmaschine D 5 schneidet unter anderem im Eindrückverfahren Matratzen-Profile bis 1800 mm Breite aus PU-Weichschaum (Polyäther und Polyester), Verbundschaum und ähnlichen verformbaren Materialien. Symmetrische und asymmetrische dreidimensionale Formteile werden ebenso schnell und wirtschaftlich hergestellt. Die Formschneidmaschine D 5 wird hauptsächlich in der Herstellung von Polster- und Büromöbelsitzen sowie in der Automobil- und Flugzeugindustrie eingesetzt.

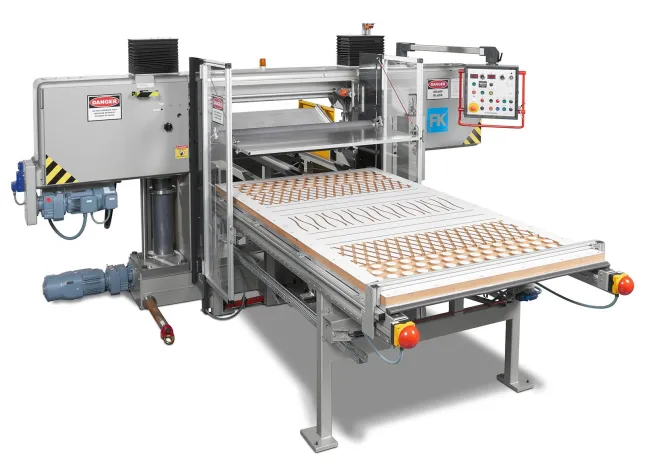

Eindrückverfahren mit Schablone

Beim Eindrückverfahren wird die Form eines Produktes durch eine Schablone bestimmt, die auf den verfahrbaren Tisch aufgeschraubt wird. Der Schaumstoffrohling wird auf die Schablone aufgelegt und fixiert. Gleichzeitig mit dem Tischvorhub pressen eine Druckwalze und ein schräg verlaufendes Transportband den Schaumstoff in die Vertiefungen der Schablone ein.

Matratzen beidseitig profilieren

Das umlaufende Bandmesser schneidet während des automatischen Tischvorhubs den komprimierten Schaum unmittelbar über der Schablone ab. Das Bandmesser wird über eine Schleifeinrichtung geschliffen und automatisch nachgestellt, um eine hohe Schnittqualität zu gewährleisten. In schnellen und einfachen Arbeitsgängen entsteht eine beidseitig profilierte Matratze oder ein entsprechendes Fertigteil.
